Uppbyggand av turbinsump, montering av turbin

2006-05-xx

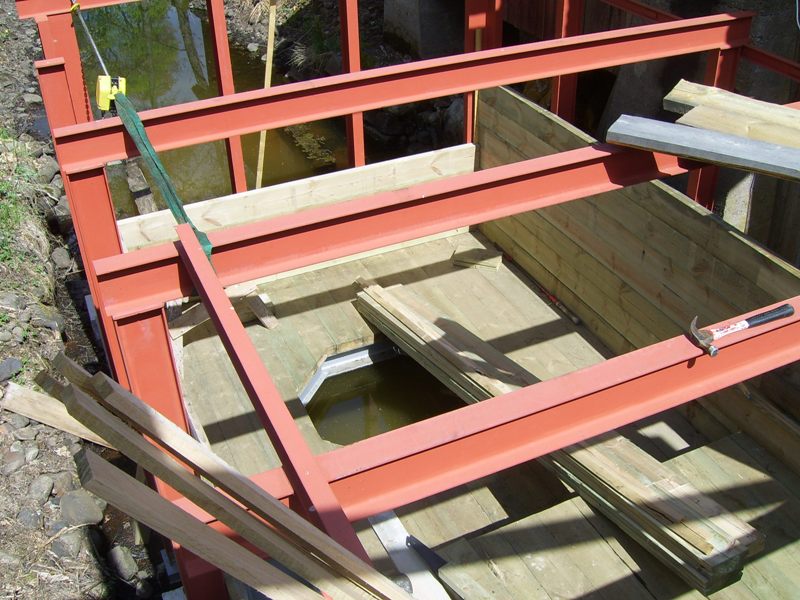

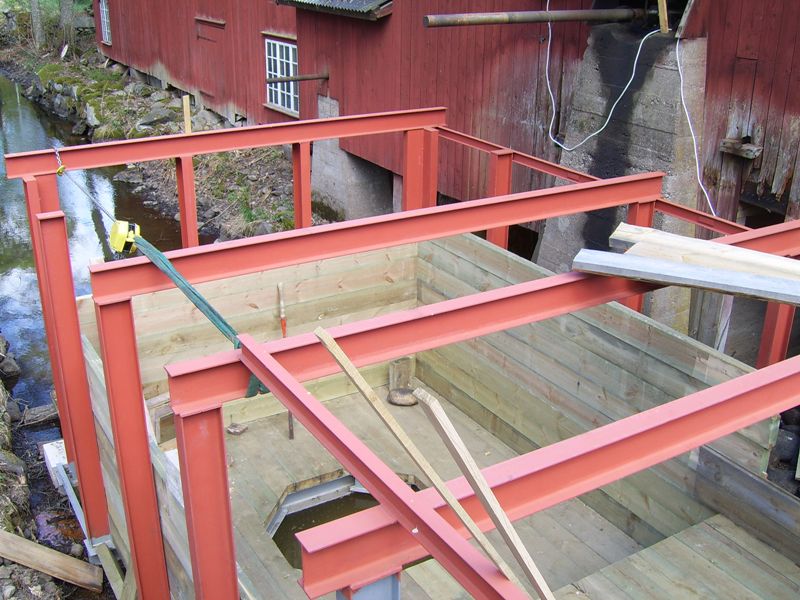

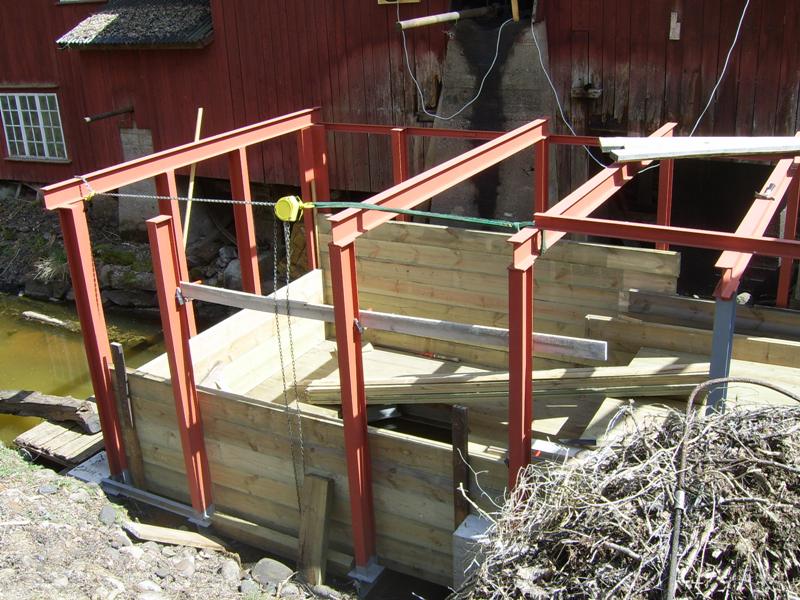

I början av Maj startade arbetet med att bygga upp turbinsumpen. Den nedre delen består av 3" x 8" tryckt furu med en not av Ek. Den övre av 2" x 7" furu.

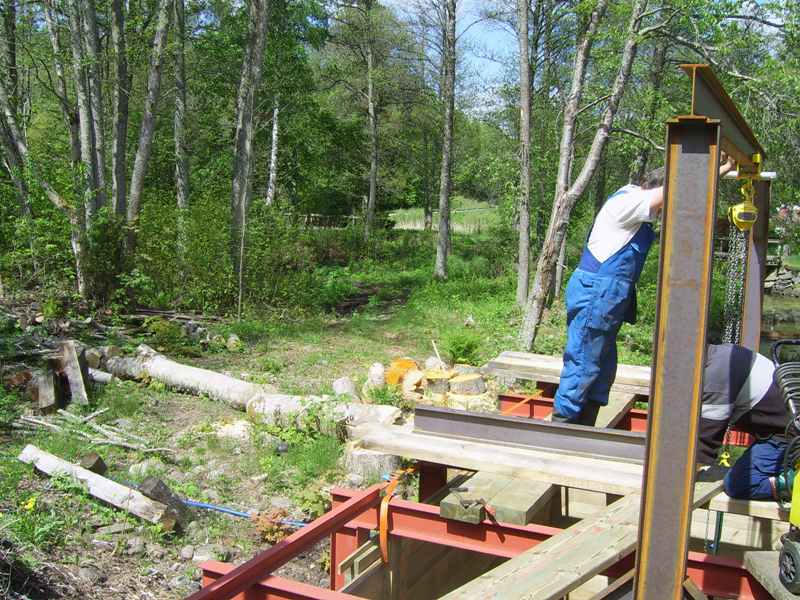

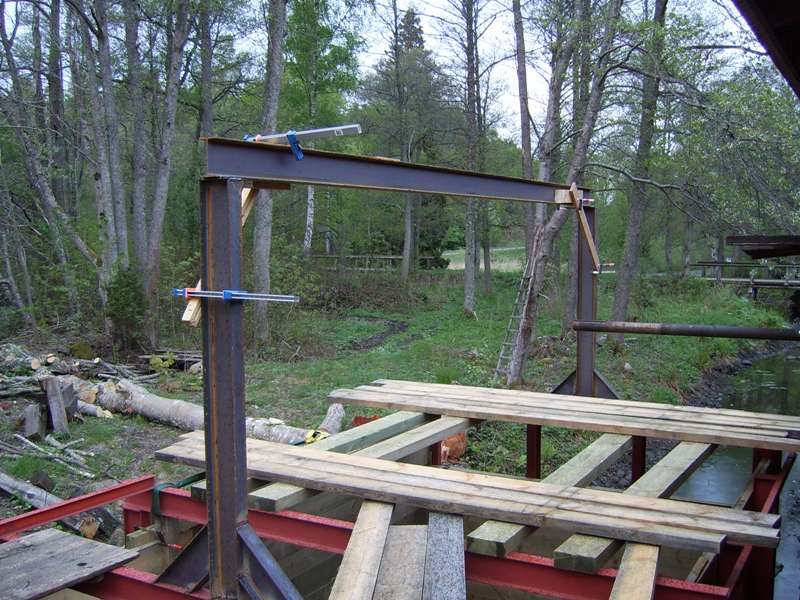

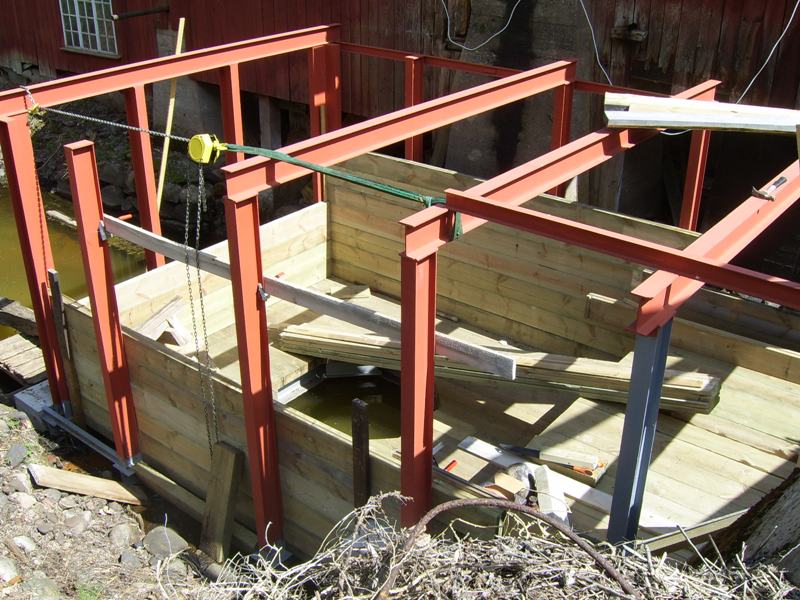

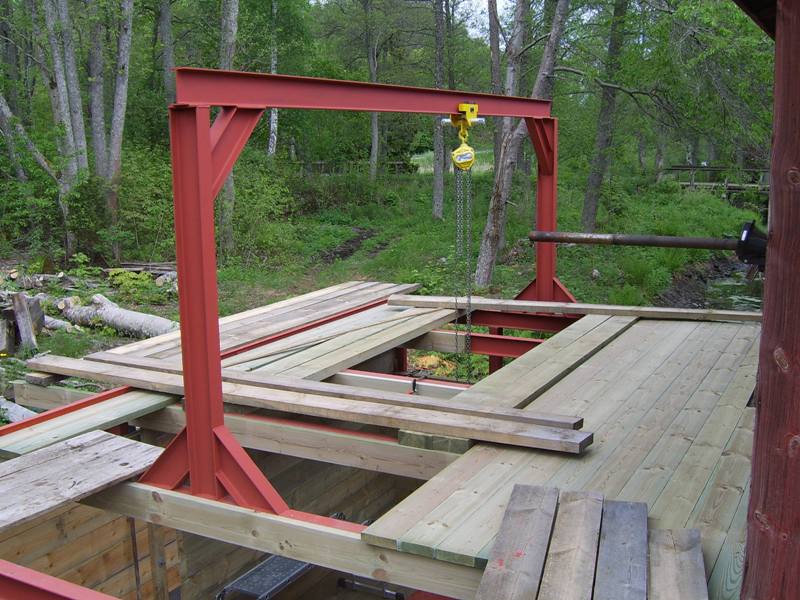

För att enkelt kunna lyfta ner de olika delarna av turbinen i sumpen byggdes en travers. Denna kommer också att användas för stöd av takreglarna.

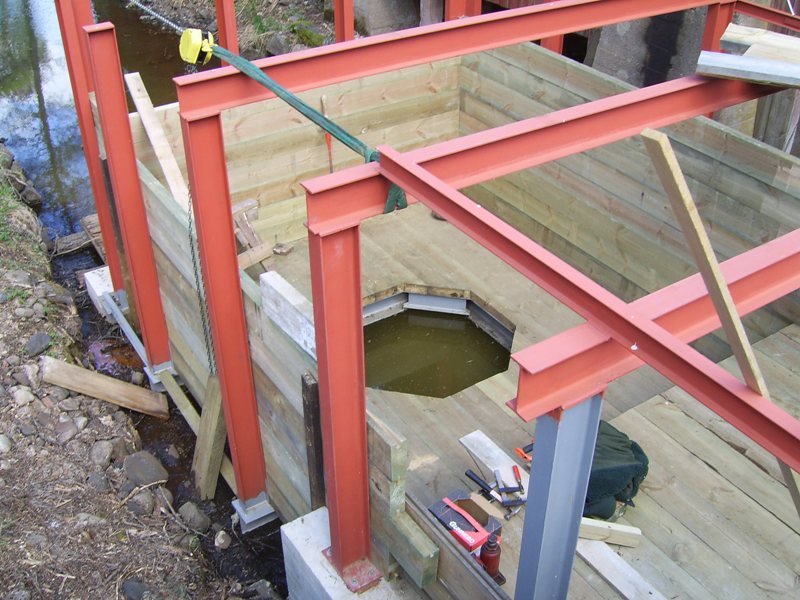

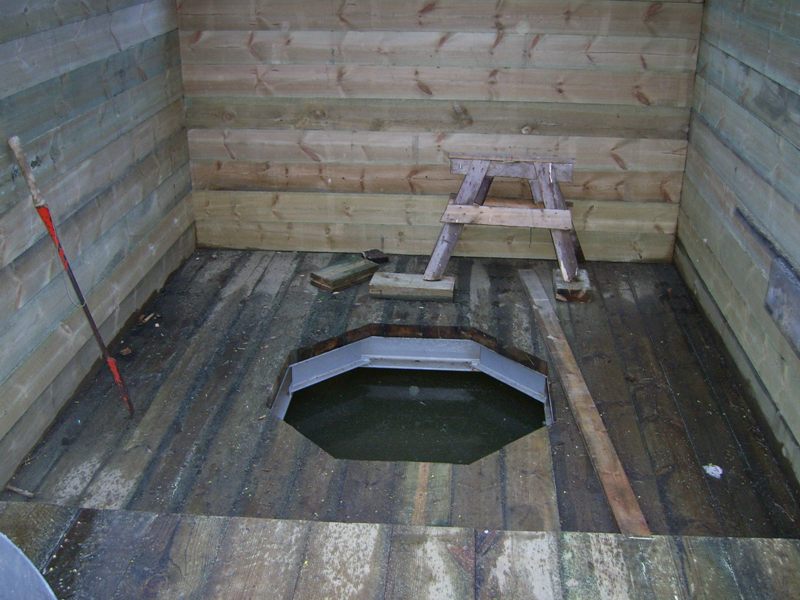

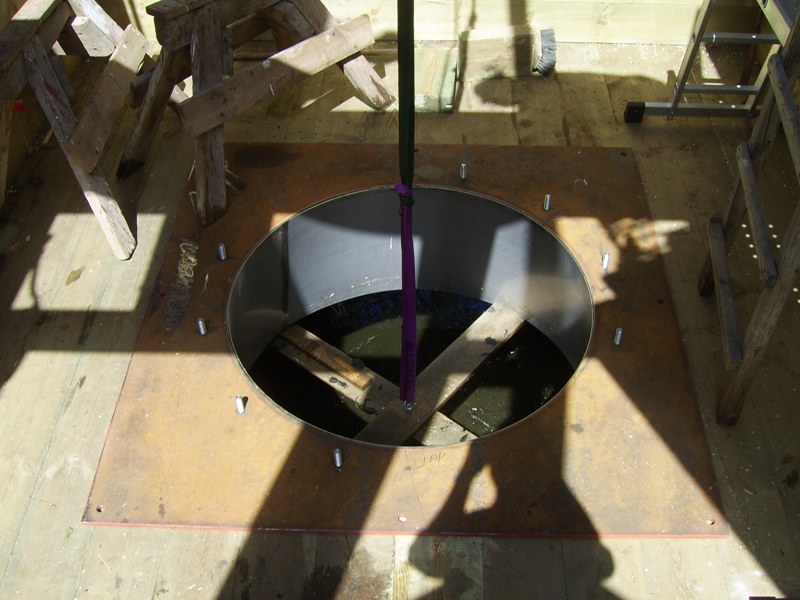

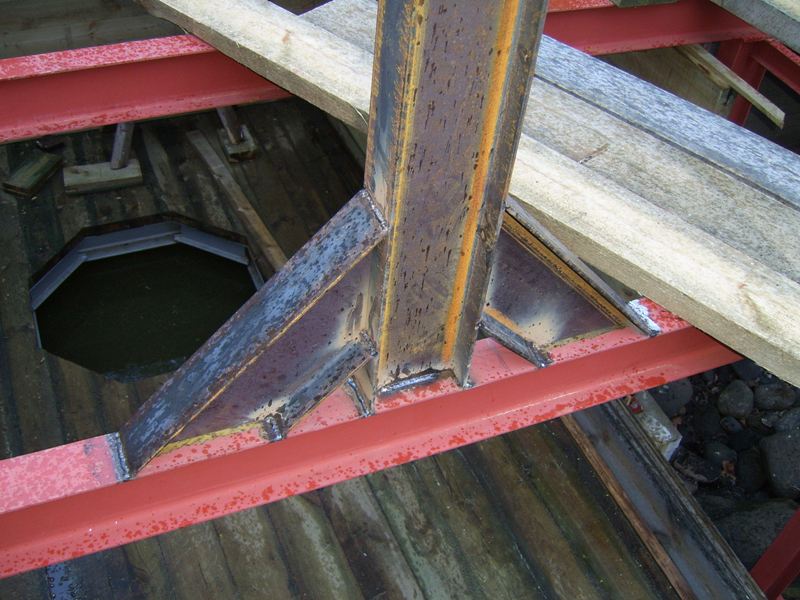

I den nedre delen skall en plåt placeras. I denna plåten svetsas sugröret fast underifrån.







2006-06-03 .. 06-05

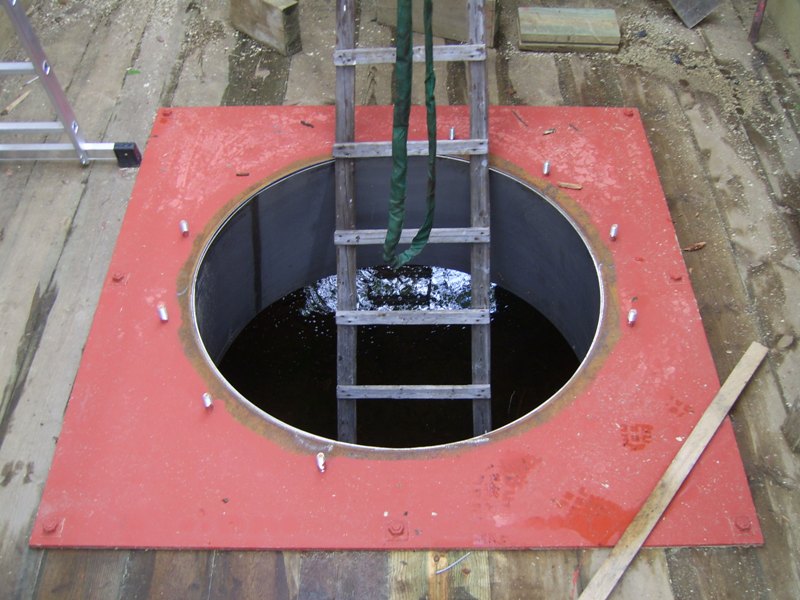

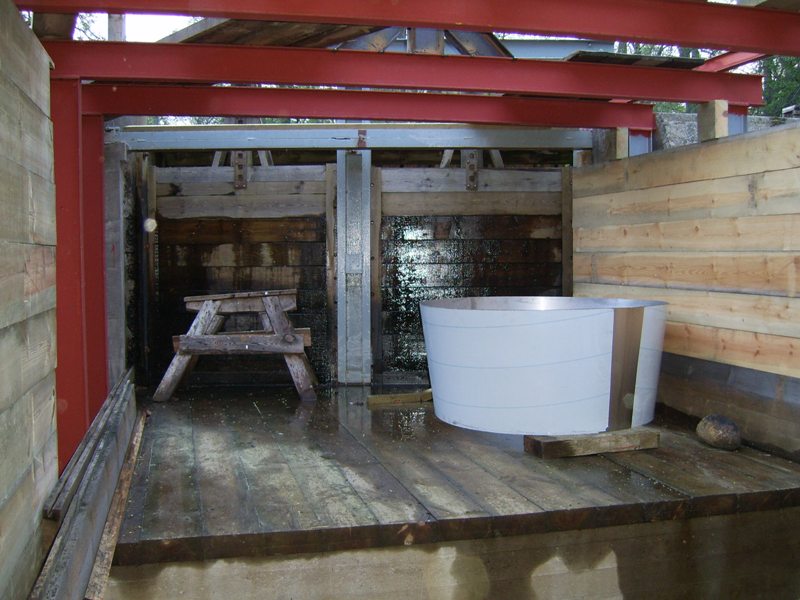

Efter en del arbete med plåten (borra fästhål och gänga pin-bultar), hissades den ner i sumpen och fästes i bottenbalkarna. Därefter målades den och traversen med panzarol.

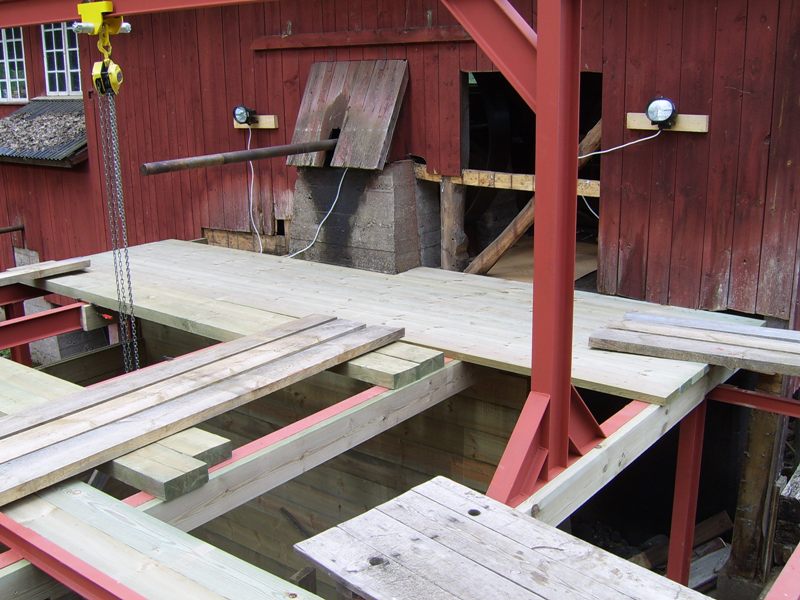

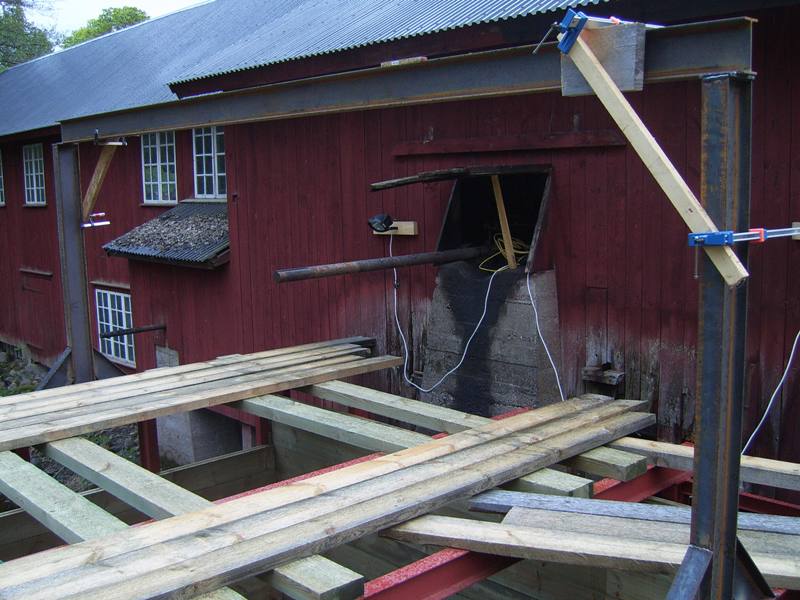

När detta var gjort påbörjades arbetet med överbyggnaden (golvet). 5 st golvreglar fästes i IPE-balkarna. Därefter började golvet spikas fast. Endast en del kunde läggas pga. att övriga delar av turbinen måste kunna lyftas på plats.





2006-06-10

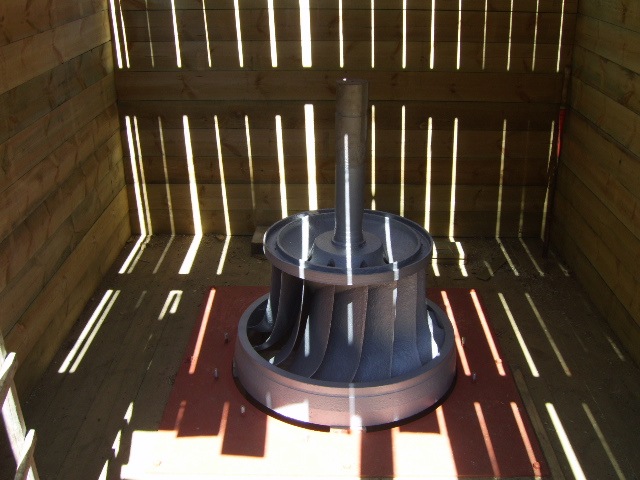

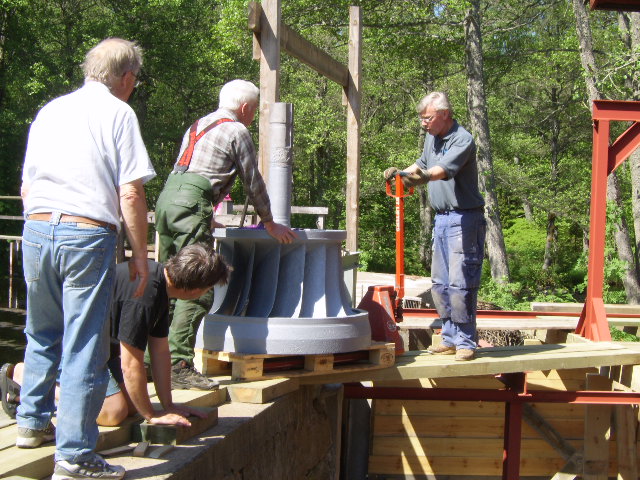

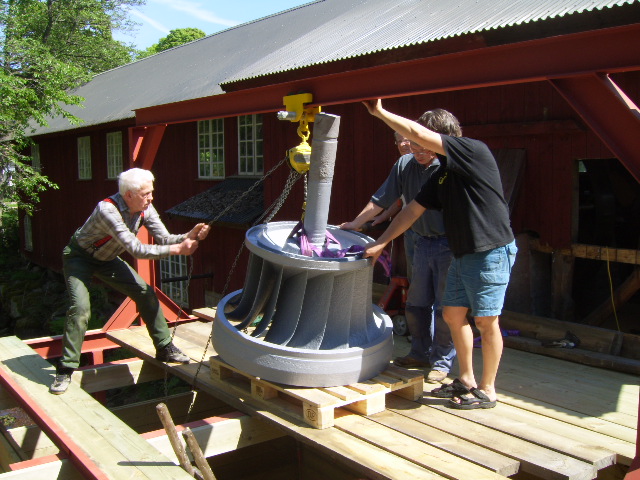

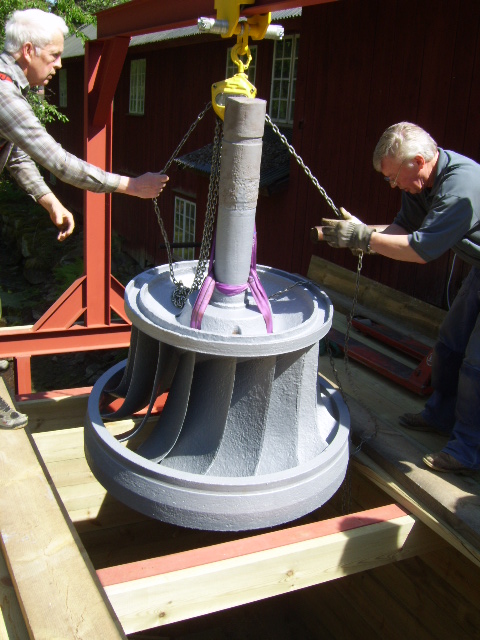

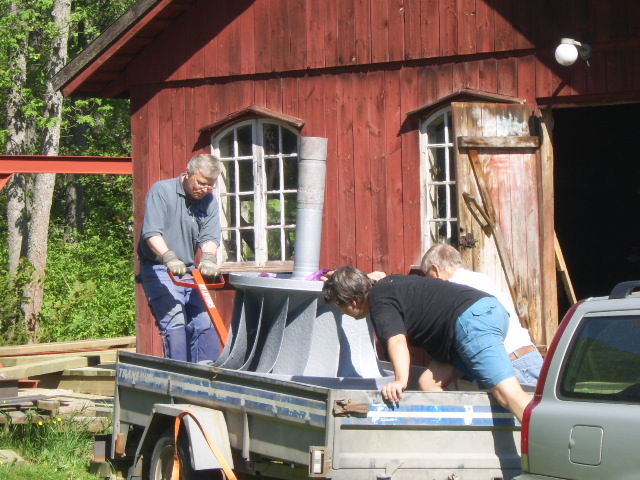

Dagen började tidigt med en stadig frukost. Sedan bar det iväg för att hämta det 1 ton tunga löphjulet. Detta drogs på plats och hissades sedan ned på en provisorisk ställning.





2006-06-22   -  06-30

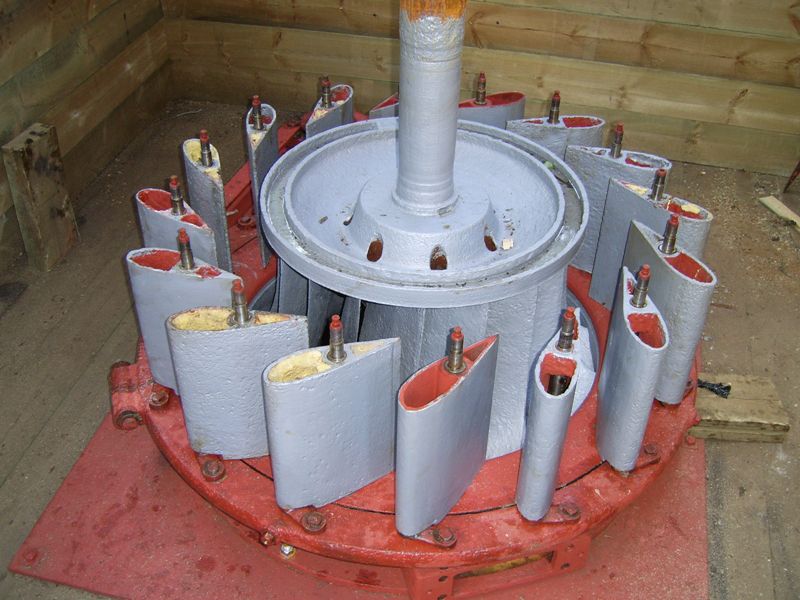

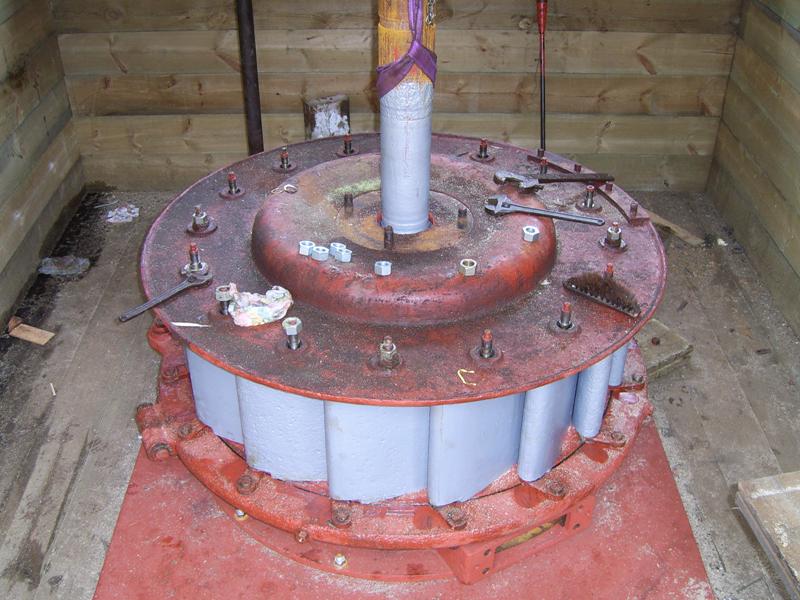

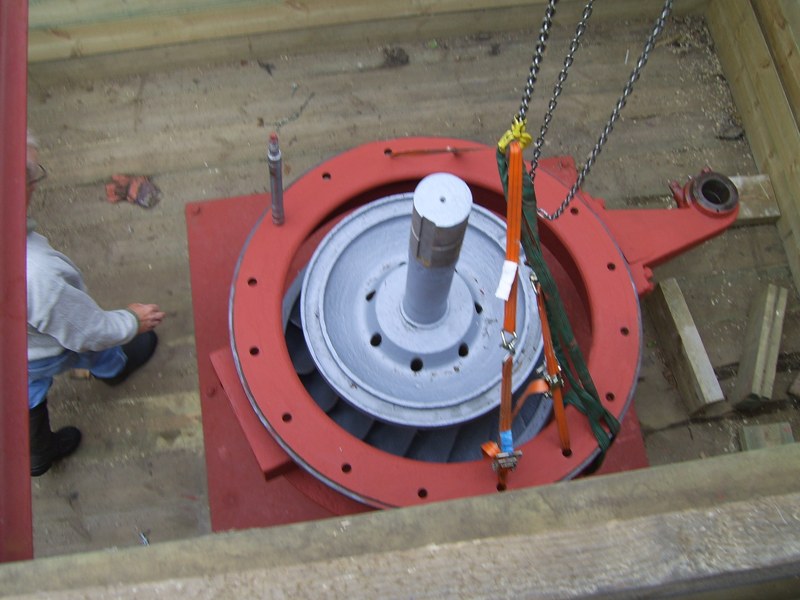

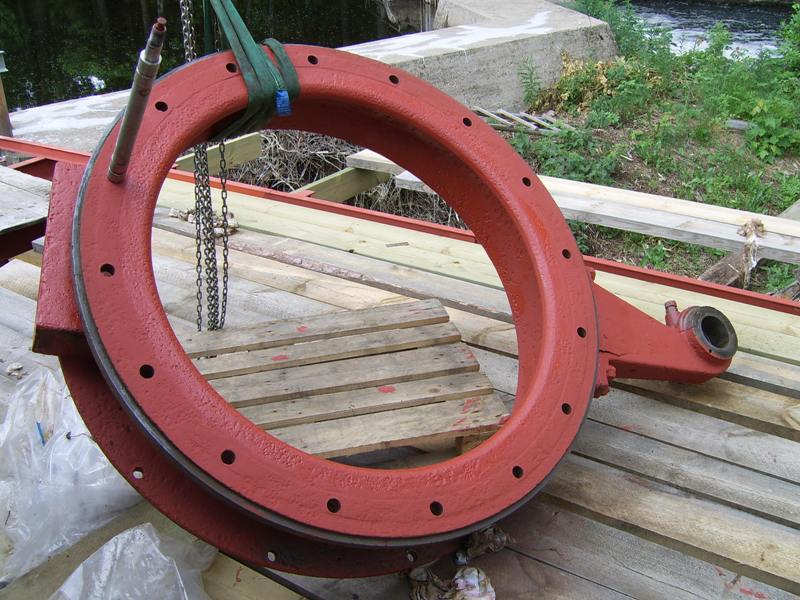

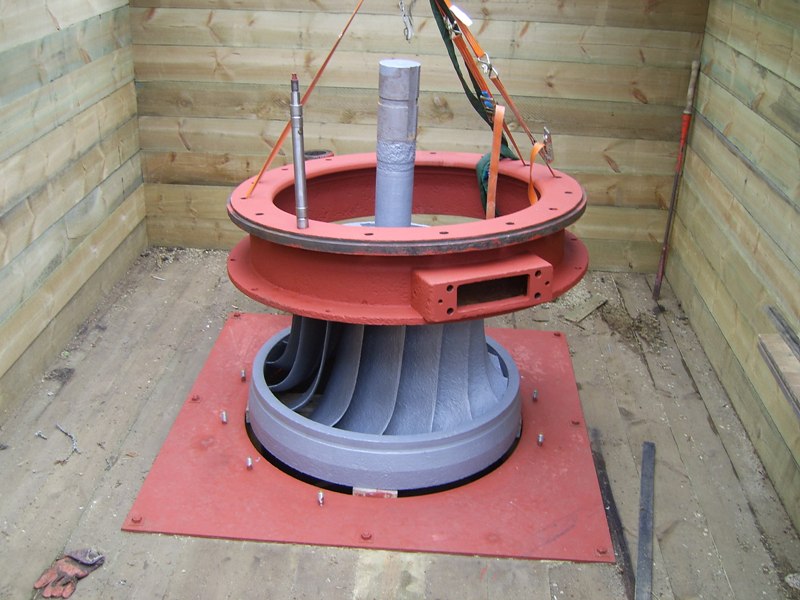

Fler delar levererades och monterades. Tubinen börjar se ut som den gjorde innan demonteringen.



2006-07-26

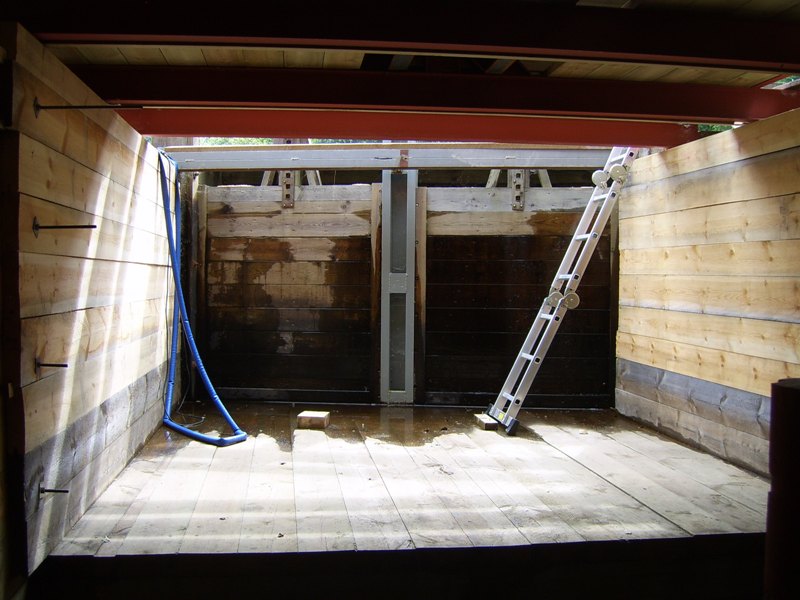

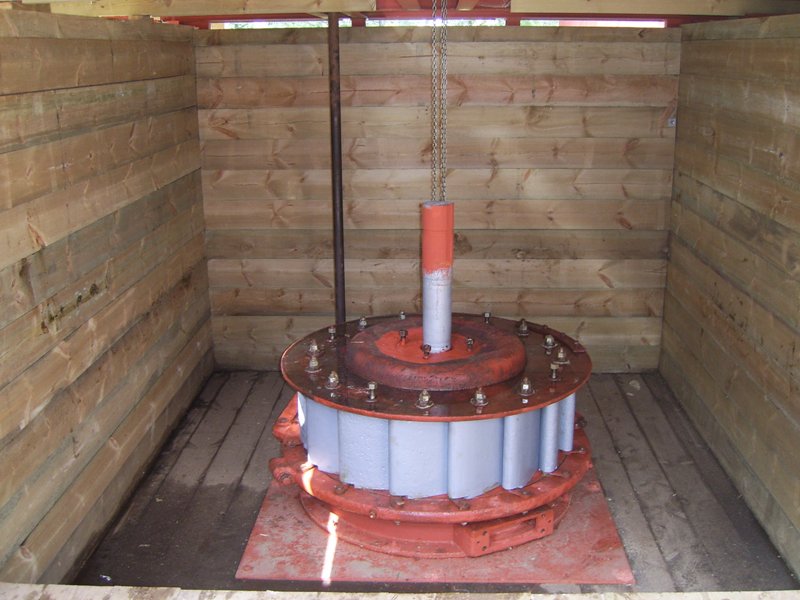

Turbinsumpen färdigställdes. Endast en del småjusteringar kvar.
